Shuntkondensatorer

Shuntkondensatorer används i transmissions- och distributionsnät för att kompensera induktiv reaktiv effekt. Genom att installera kondensatorbatterier i nätet förbättras effektfaktorn, spänningsnivåerna stabiliseras och energiförluster reduceras. Resultatet blir ett mer effektivt och driftsäkert elsystem med bättre utnyttjande av befintlig nätkapacitet.

Shuntkondensatorer installeras ofta i transformatorstationer eller längs distributionsnät där behovet av reaktiv effektkompensering är störst. Genom att tillföra kapacitiv reaktiv effekt kan belastningen på ledningar och transformatorer minska, vilket bidrar till förbättrad spänningshållning och ökad överföringskapacitet i nätet.

Fördelar

  • Förbättrad effektfaktor
    Minskar den reaktiva effekten i nätet och ökar systemets effektivitet.
  • Stabilare spänningsnivåer
    Bidrar till en jämnare spänningsprofil i nätet.
  • Reducerade energiförluster
    Minskade förluster i ledningar och transformatorer ger lägre driftkostnader.
  • Ökad nätkapacitet
    Gör det möjligt att utnyttja befintlig nätinfrastruktur mer effektivt.

Applikationer

Shuntkondensatorer används i många delar av kraftsystemet, bland annat:

  • Distributionsnät
  • Transmissionsstationer
  • Industriella kraftsystem
  • Kabel- och luftledningsnät
  • Nät med höga induktiva laster

De kan installeras både i stationer och ute i nätet för att optimera spänningsreglering och effektfaktor.

Utföranden

Shuntkondensatorlösningar kan levereras i flera olika konfigurationer:

  • Kapslade kondensatorbatterier
  • Stolpmonterade kondensatorbatterier

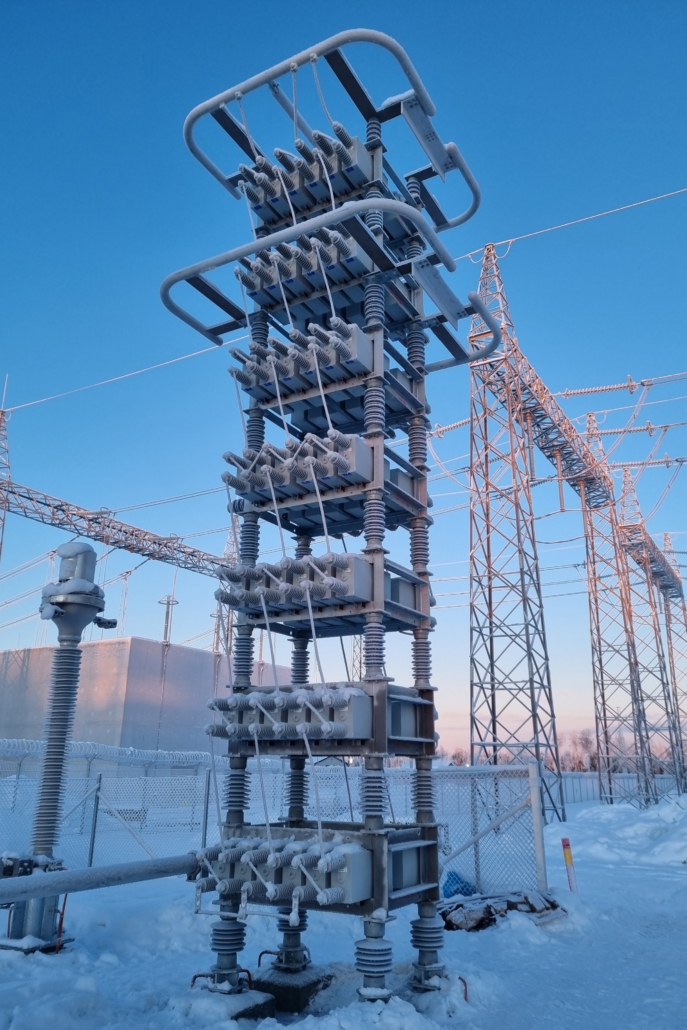

  • Stationsmonterade kondensatorbatterier

Systemen kan levereras som fasta installationer eller automatiskt stegkopplade lösningar för att anpassa kompensationen efter variationer i belastning och reaktiv effekt i nätet.

Teknisk information

Shuntkondensatorer kompenserar induktiv reaktiv effekt från exempelvis transformatorer, motorer och andra induktiva laster. Detta förbättrar effektfaktorn (kW/kVA), minskar strömmen i nätet och reducerar energiförluster.

Automatiska kondensatorbatterier kan styras baserat på exempelvis:

  • spänning i nätet
  • ström i linjen
  • reaktivt effektflöde
  • effektfaktor
  • tid på dygnet eller temperatur

Systemen kan levereras med integrerad skydds- och styrutrustning och är konstruerade enligt internationella standarder såsom IEC, IEEE och CSA.
