Frånskiljare

Frånskiljare används i elkraftanläggningar för att på ett säkert sätt isolera anläggningsdelar och skapa en synlig frånskiljningspunkt. De är en viktig del av ställverk och stationer och används vid drift, underhåll och service för att säkerställa hög personsäkerhet och driftsäkerhet.

SWEAB erbjuder högspänningsfrånskiljare från COELME-EGIC. Sortimentet omfattar flera olika typer av frånskiljare, där Centre-Break Disconnector (CBD) är en av de vanligaste och mest flexibla lösningarna. Beroende på anläggningens utformning och krav kan även andra typer erbjudas.

Centre-Break Disconnector (CBD)

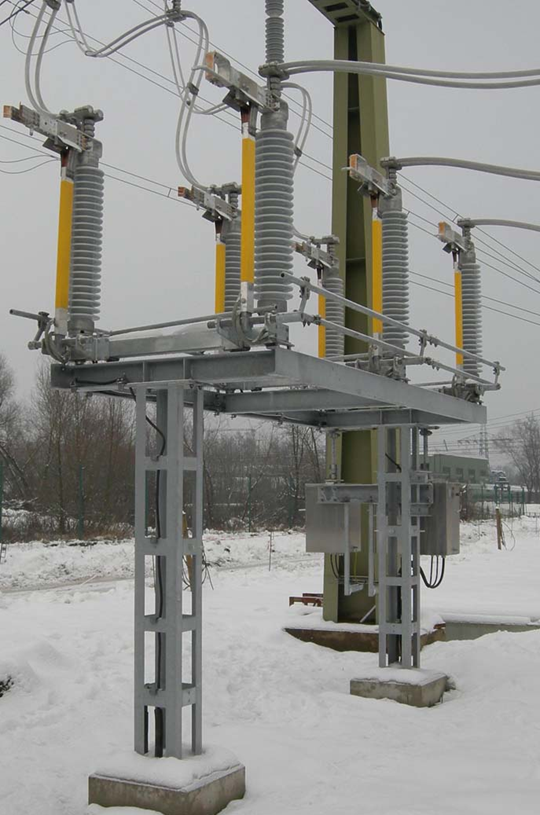

CBD är en beprövad och robust frånskiljarkonstruktion som lämpar sig för ett brett spektrum av högspänningsanläggningar. Konstruktionen består av två rörliga armar som öppnas och stängs koordinerat och möts ungefär i frånskiljarens mittpunkt.

Den enkla konstruktionen ger en tydlig och säker frånskiljning samtidigt som den möjliggör flexibel anpassning till olika ställverkslösningar. Frånskiljaren kan utrustas med manuell eller motordriven manövrering och kan även kombineras med jordningskopplare.

CBD kan konfigureras för olika spänningsnivåer, märkströmmar och korttidsströmmar och är utvecklad för tillförlitlig drift även under krävande förhållanden.

Tekniska data

  • Typ: Centre-break Disconnector (CBD)
  • Märkspänning: 36–550 kV
  • Märkström: Upp till 6300 A
  • Korttidsström: Upp till 63 kA / 3 s
  • Manövrering: Manuell eller motordriven
  • HVDC: Lösningar för upp till 800 kV DC
  • Märkström HVDC: Upp till 6300 A DC
  • Korttidsström HVDC: Upp till 75 kA DC / 3 s

Fördelar

  • Beprövad och robust konstruktion
  • Tydlig frånskiljningspunkt
  • Hög driftsäkerhet
  • Lågt underhållsbehov
  • Manuell eller motordriven manövrering
  • Flexibel anpassning till olika ställverkslösningar
  • Kan kombineras med jordningskopplare
  • Finns för både AC- och HVDC-applikationer

Olika typer för olika behov

Vårt produktprogram omfattar flera konstruktioner för att kunna anpassa frånskiljaren efter ställverkets layout och den specifika applikationen. Utöver CBD finns bland annat double-break (TCB/STC), vertical-break (SHD/SLOB), pantograph (VR2D), semi-pantograph (SSP), knee-type (OH) och V-type centre-break (CBVD).

Det breda sortimentet gör det möjligt att välja en lösning utifrån exempelvis tillgängligt utrymme, kontaktgeometri, montageförhållanden och krav på manövrering.

SWEAB hjälper er att välja rätt frånskiljare utifrån spänningsnivå, märkström, ställverkslayout och övriga krav på anläggningen.
